  H3C IP网络产品H3C S2100 系列交换机 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C S2100系列以太网交换机规格

项目

S2126-EI

外形尺寸(长×宽×高)

(单位:mm

440×160×43.6

重量

≤3kg

固定端口

2410/100Base-TX自适应端口

2Combo

管理端口

1Console

交换容量

所有端口支持线速转发

5.20Gbit/s

包转发率

3.72Mpps

VLAN

最多支持4K个符合IEEE 802.1Q标准的VLAN

支持基于端口的vlan

VLAN接口

支持一个VLAN虚接口

GVRP

支持

广播风暴抑制

支持基于端口带宽百分比的广播风暴抑制

组播

IGMP v1/v2/v3 Snooping

MVR

256个二层组播表项

未知多播报文丢弃

支持

端口汇聚

支持LACP

支持手动端口汇聚

支持最多三个聚合组

每个聚合组支持8个端口

Jumbo

支持,最长2048

端口镜像

支持一对多的端口镜像(即一个镜像端口,而对被镜像端口的数量没有限制)

支持RSPANRemote Switched Port Analyzer,远程交换端口分析)

端口隔离

支持

端口自环检测

支持

端口环回测试

支持

MAC地址表

支持地址自学习

符合IEEE 802.1D标准

最多支持8KMAC地址

支持1K个静态MAC地址

支持添加动态/静态单播MAC地址、多播MAC地址和黑洞MAC地址

ARP

静态ARP16

动态ARP数目:256

流控

支持IEEE 802.3x流控(全双工)

支持Back-pressure based flow control(背压式流控)(半双工)

加载与升级

支持XModem协议实现加载升级

支持FTPFile Transfer Protocol)、TFTPTrivial File Transfer Protocol)加载升级

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMPSimple Network Management Protocol

支持RMON Remote Monitoring1239MIB

支持H3C QuidView网管系统

支持WEB网管

支持系统日志

支持分级告警

快速启动

支持

维护

支持调试信息输出

支持PINGPacket Internet Groper)、Traceroute Multicast Traceroute

支持Telnet远程维护

支持上电POST

支持VCTVirtual Cable Test)电缆检测功能

QoS

每个端口支持4个输出队列

支持802.1p优先级、DSCPDifferentiated Services Codepoint Priority)优先级

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持WRRHQ+WRR二种模式

支持端口双向限速,控制粒度为64 Kbit/s

安全特性

用户分级管理和口令保护

支持Guest VLAN

支持IEEE 802.1X认证

支持基于MAC地址的认证

支持集中MAC地址认证

用户分级管理和口令保护

支持IEEE 802.1X认证,支持的最大链接数为1024,最大并发64

支持AAA&Radius&HWTACACS认证

支持MAC地址学习数目限制

支持SSH 1.5SSH 2.0

支持防止DoS攻击功能

支持端口隔离

支持MAC地址黑洞

支持Password  recovery特性

支持BOOTROM访问控制

支持管理用户RADIUS认证

支持不信任端口优先级的设置

生成树协议

支持STP/RSTP/MSTP,支持最多16个生成树实例

集群管理

支持NDPNeighbor Discovery Protocol,邻居发现协议)

支持NTDPNetwork Topology Discovery Protocol,网络拓扑发现协议)

DHCP

支持DHCP client

支持DHCP Snooping

NTP

支持

基于端口的trap

支持

缺省配置文件

支持

HGMP

支持 HGMP v2

QinQ

支持基本QinQ

电源

采用交流输入:

额定电压范围:100V240V AC50/60Hz

最大电压范围:90V264V AC47Hz63Hz

整机最大功耗

14W

风扇

工作环境温度

0℃~45

工作环境相对湿度(非凝露)

10%90%

安规

UL 60950 3rd ed.

IEC 60950: 1999, corr. Feb. 2000; all national deviations

EN 60950: 2000, ZB and ZC deviations

NOM-019 SCFI

Mexico, AS/NZS 60950:2000;

AustraliaRussian GOST safety approval

EMC

CISPR 22 Class A

FCC Part 15 Class A

EN 55022 Class A

ICES-003 Class A

VCCI Class A

Korean EMI Class A

AS/NZS 3548 Class A

CNS 13438 Class A

EN 61000-3-2

EN 61000-3-3

产品规格  产品特点↓  组网应用↓  选配信息

H3C S2100系列以太网交换机特点

1,线速交换、灵活端口上行
H3C S2126-EI交换机具有5.20Gbps的总线带宽,为所有端口提供二层线速交换能力,同时提供固定电口+SFP模块共用的灵活上行模式,在节约成本的同时,更好的满足用户网络部署的实际需求。

2,完备的安全控制策略
H3C S2126-EI交换机支持802.1x认证,在用户接入网络时完成必要的身份认证,支持广播风暴抑制和端口锁定功能,保证接入用户的合法性。

支持跨交换机的远程端口镜像功能(RSPAN),可以将接入端口的流量镜像到核心交换机(例如S9500/S7500)上,在核心上启动网流分析(Netstream)功能,对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。

支持DHCP Snooping(侦听)功能,通过建立和维护DHCP Snooping绑定表实现侦听接入用户的MAC地址、IP地址、租用期、VLAN-ID 接口等信息,解决了DHCP用户的IP和端口跟踪定位问题。同时对不符合绑定表项的非法报文(ARP欺骗报文、擅自修改IP地址的报文)直接丢弃,保证DHCP环境的真实性和一致性。

3,QoS能力
H3C S2126-EI交换机支持每个端口4个输出队列,支持2种队列调度算法:WRR调度算法和HQ+WRR调度算法,可以以不同的优先级将报文放入端口的输出队列。支持端口双向限速,限速的控制粒度最小可达64 Kbps。满足用户多业务识别、分类、资源调度的需要。

4,简单易用的管理和维护
H3C S2126-EI交换机采用无风扇静音设计,特别适合在楼道和办公室使用。支持VCT(Virtual Cable Test)电缆检测功能,便于快速定位网络故障点。

通过FTP、TFTP实现设备的远程升级,支持HGMP集群管理系统和故障诊断,实现了设备的集中管理和维护。

支持SNMP,可支持HP OpenView等通用网管平台,以及Quidview网管系统。支持CLI命令行、Web网管、TELNET、HGMP集群管理,使设备管理更方便。

产品规格  产品特点  组网应用↓  选配信息



S2100路由交换机组网应用:

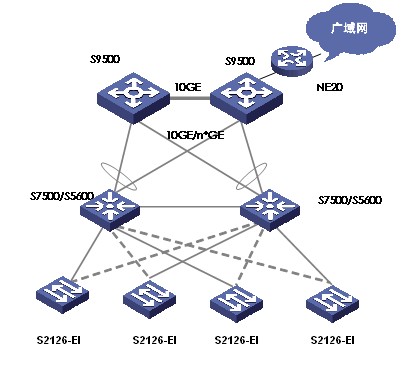

在企业网络和园区网中,接入层S2126-EI交换机通过百兆光口或电口上行到汇聚层交换机,进而通过千兆捆绑或万兆上联到园区骨干网络,构成万兆骨干、百兆到桌面的企业网全网解决方案,满足用户高带宽、多业务的需求。

0

图1 S2126-EI在企业和园区网的组网方案

产品规格  产品特点  组网应用  选配信息↓

1 S2126-EI以太网交换机主机选购一览表

描述

数量

备注

S2126-EI主机(采用交流电源供电,输入电压为220V AC

1

可选

2 S2126-EI以太网交换机模块选购一览表

项目

具体型号

数量

备注

百兆SFP模块

SFP-FE-SX-MM1310-A

02

可选

SFP-FE-LX-SM1310-A
