  H3C IP网络产品 → H3C S3100SI 系列交换机 本站公告： 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回↑

H3C S3100-SI系列交换机规格特性

项目 S3100-8TP-SI S3100-16TP-SI S3100-26TP-SI S3100-52TP-SI S3100-8C-SI S3100-16C-SI S3100-26C-SI
外形尺寸（长×宽×高）

（单位：mm）

 230×160×43.6 360×160×43.6 440×160×43.6 440×230×43.6 326×200×42 436×200×42 436×240×42
重量 ≤3.0kg ≤3.0kg ≤3.0kg ≤4.5kg ≤3.2kg ≤3.2kg ≤3.2kg
固定端口 8个10/100Base-T以太网端口，1个10/100/1000 Base-T以太网端口和1个1000Base-X SFP千兆以太网端口（Combo） 16个10/100Base-T以太网端口，2个10/100/1000Base-T以太网端口和2个1000 Base-X SFP千兆以太网端口（Combo） 24个10/100Base-T以太网端口，2个10/100/1000Base-T以太网端口和2个1000Base-X SFP千兆以太网端口（Combo） 48个10/100Base-T以太网端口，2个10/100/1000Base-T以太网端口和2个1000Base-X SFP千兆以太网端口 8个10/100Base-T以太网端口 16个10/100Base-T以太网端口 24个10/100Base-T以太网端口
扩展槽位数量 无 1个 2个 2个
管理端口 1个Console口
支持的扩展模块接口类型 SFP-FE-SX-MM1310（LC接口，最大传输距离2km）

SFP-FE-LX-SM1310（LC接口，最大传输距离15km）

SFP-GE-SX-MM850（LC接口，最大传输距离0.5km）

SFP-GE-LX-SM1310（LC接口，最大传输距离10km）

SFP-STACK-Kit

SFP-FE-LX-SM1310-BIDI（LC接口，最大传输距离15km）

SFP-FE-LX-SM1550-BIDI（LC接口，最大传输距离15km）

SFP-GE-LX-SM1310-BIDI（LC接口，最大传输距离10km）

SFP-GE-LX-SM1550-BIDI（LC接口，最大传输距离10km）

 10/100/1000BASE-T接口模块（最大传输距离100m）

100BASE-SX（SC接口，最大传输距离2km）

100BASE-LX（SC接口，最大传输距离15km）

100BASE-LH40（SC接口，最大传输距离40km）

1000BASE-SX（SC接口，最大传输距离0.5km）

1000BASE-LX（SC接口，最大传输距离10km）

1000BASE-LH40（LC接口，最大传输距离40km）

1000BASE-LH70（LC接口，最大传输距离70km）

1000BASE-STACK（S3108C不支持）

100BASE-TX PD（Powered Device）接口模块（S3100-26C-SI不支持）
交换容量 19.2Gbit/s，所有端口支持线速转发
包转发率 2.68Mpps 5.36Mpps 6.55Mpps 13.2Mpps 2.68Mpps 5.36Mpps 6.6Mpps
电源 交流电源输入

额定电压范围：100V～240V AC；50/60Hz

最大电压范围：90V～264V AC；47Hz～63Hz

 交流电源输入（交流机型）：

额定电压范围：100V～240V AC；50/60Hz

最大电压范围：90V～264V AC；47Hz～63Hz

直流电源输入（直流机型）：

额定电压范围：-48V～-60V DC

最大电压范围：-36V～-72V DC
远程受电 不支持 直流机型支持 不支持
整机最大功耗 10W 14W 16W 24W 10W 12W 20W
工作环境温度 0℃～45℃
工作环境相对湿度（非凝露） 10%～90%

H3C S3100系列交换机业务特性

项目

S3100-SI
VLAN 最多支持4K个符合IEEE 802.1Q标准的VLAN
广播风暴抑制 支持基于端口带宽百分比的广播风暴抑制
组播 IGMPv1/v2/v3 Snooping
生成树协议 支持STP/RSTP/MSTP
端口汇聚 支持多个端口汇聚组；FE汇聚组最多支持8个端口，GE汇聚组最多支持2个端口
端口镜像 支持多对一的端口镜像

支持RSPAN（远程交换端口分析）
端口隔离 支持
端口环回检测 支持
MAC地址表 最多支持8K个MAC地址
流控 支持IEEE 802.3x流控（全双工）
堆叠 除S3100-8C-SI, S3100-8TP-SI均支持堆叠
加载与升级 支持XModem协议实现加载升级

支持FTP、TFTP加载升级
管理 支持命令行接口（CLI），Telnet，Console口配置

支持SNMP

支持iMC网管系统

支持WEB网管

支持系统日志
维护 支持PING、Traceroute， Multicast Traceroute

支持Telnet远程维护

支持VCT（Virtual Cable Test）电缆检测功能
QoS 每个端口支持4个输出队列

支持802.1p优先级、DSCP优先级、ip-precedence优先级

支持WRR、HQ+WRR队列调度算法

支持端口发送和接收方向的双向端口限速
安全特性 用户分级管理和口令保护

支持端口安全，支持端口＋MAC绑定

支持Guest VLAN

支持IEEE 802.1X认证

支持集中MAC地址认证

支持SSH2.0
DHCP 支持DHCP Client，DHCP Snooping
NTP 支持
集群管理 支持NDP（邻居发现协议）

支持NTDP（网络拓扑发现协议）

产品规格↑  产品特点↓  组网应用↓  选配信息↓

H3C S3100-SI系列以太网交换机特点

产品特点：

千兆上行、线速交换

H3C S3100系列千兆交换机具有19.2Gbps的总线带宽，为所有端口提供二层线速交换能力，同时支持千兆上行，满足当前多业务融合对高带宽的需求。

完备的安全控制策略

H3C S3100系列千兆交换机支持802.1x认证，在用户接入网络时完成必要的身份认证，支持MAC地址和端口等多元组绑定、广播风暴抑制和端口锁定功能，保证接入用户的合法性。

支持跨交换机的远程端口镜像功能（RSPAN），可以将接入端口的流量镜像到核心交换机（例如S9500/7500）上，在核心上启动网流分析（Netstream）功能，对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。

QoS能力

H3C S3100系列千兆交换机支持每个端口4个输出队列，支持2种队列调度算法：WRR调度算法和HQ+WRR调度算法，可以以不同的优先级将报文放入端口的输出队列。支持端口双向限速，限速的控制粒度最小可达64 Kbps。满足用户多业务识别、分类、资源调度的需要。

简单易用的管理和维护

H3C S3100系列千兆交换机采用无风扇静音设计，特别适合在楼道和办公室使用。支持VCT（Virtual Cable Test）电缆检测功能，便于快速定位网络故障点。

支持堆叠功能，通过增加设备来扩展端口数量和交换能力，多台设备之间的互相备份增强了设备的可靠性，从而保证了网络的平滑升级并能降低扩建成本；同时对多台设备统一管理，降低了管理成本。

通过FTP、TFTP实现设备的远程升级，支持HGMP集群管理系统和故障诊断，实现了设备的集中管理和维护 。

支持SNMP，可支持HP OpenView等通用网管平台，以及H3C iMC网管系统。支持CLI命令行，Web网管，TELNET，HGMP集群管理，使设备管理更方便。

产品规格↑  产品特点↑  组网应用↓  选配信息↓

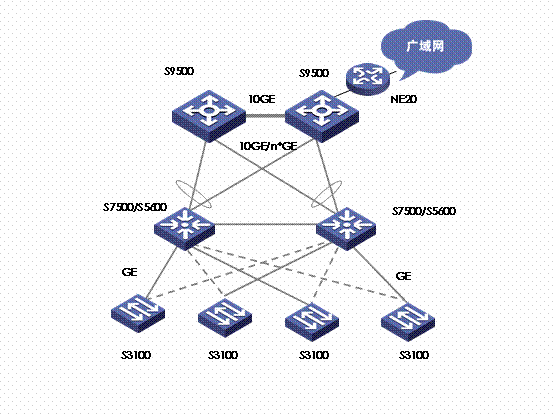

S3100-SI路由交换机组网应用：

在企业网络和园区网中，接入层S3100交换机通过千兆上行到汇聚层交换机，进而通过千兆捆绑或万兆上联到园区骨干网络，构成万兆骨干、千兆汇聚、百兆到桌面的企业网全网解决方案，满足用户高带宽、多业务的需求。

0

S3100系列交换机在企业和园区网的组网方案

产品规格↑  产品特点↑  组网应用↑  选配信息↓



S3100-SI系列以太网交换机主机选购一览表



描述

数量

备注

S3100-26C-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-26C-SI主机（采用直流电源供电，输入电压为-48V DC）

1

可选

S3100-16C-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-16C-SI主机（采用直流电源供电，输入电压为-48V DC）

1

可选

S3100-8C-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-8C-SI主机（采用直流电源供电，输入电压为-48V DC）

1

可选

S3100-52TP-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-26TP-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-16TP-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选

S3100-8TP-SI主机（采用交流电源供电，输入电压为220V AC）

1

可选
?

 S3100-C-SI以太网交换机模块及配件选购一览表

描述

数量

备注

1端口10/100/1000BASE-T接口模块

0～2

可选

1端口100Base-SX模块

0～2

可选

1端口100Base-LX模块

0～2

可选

1端口100BASE-LH40模块

0～2

可选

1端口1000BASE-SX模块

0～2

可选

1端口1000BASE-LX模块

0～2

可选

1端口1000BASE-LH40模块

0～2

可选

1端口1000BASE-LH70模块

0～2

可选

1端口100BASE-TX PD（Powered Device）接口模块（S3100-8C-SI/S3100-16C-SI直流机型支持）

0～1

可选

1端口1000BASE-STACK堆叠模块

（S3100-16C-SI/S3100-26C-SI支持）

0～2

可选

S3100-8C-SI专用长挂耳

0～1

可选

 S3100-TP-SI以太网交换机模块及配件选购一览表

项目

具体型号

数量

备注

百兆SFP模块

SFP-FE-SX-MM1310-A

SFP-FE-LX-SM1310-A

0～2

可选

千兆SFP模块

SFP-GE-SX-MM850-A

SFP-GE-LX-SM1310-A

0～2

可选

SFP堆叠模块

SFP-STACK-Kit

0～2

可选

千兆BIDI模块

SFP-GE-LX-SM1310-BIDI

SFP-GE-LX-SM1490-BIDI

0～2

可选

挂耳组件

S3100-8TP-SI专用长挂耳

S3100-16TP-SI专用长挂耳

0～1

可选
