   H3C IP网络产品H3C S9500系列交换机 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C S9500系列产品规格

属性    型号

S9505

S9508

S9508V

S9512

交换容量(bps)

XRCoreEngine-tm I 300G

XRCoreEngine-tm II 600G

XRCoreEngine-tm I 480G

XRCoreEngine-tm II 960G

XRCoreEngine-tm I 480G

XRCoreEngine-tm II 960G

XRCoreEngine-tm I 720G

XRCoreEngine-tm II 1.44T

背板容量(bps)

750G

1.2T

1.2T

1.8T

IPv4包转发率(pps)

XRCoreEngine-tm I 178M

XRCoreEngine-tm II 357M

XRCoreEngine-tm I 285M

XRCoreEngine-tm II 571M

XRCoreEngine-tm I 285M

XRCoreEngine-tm II 571M

XRCoreEngine-tm I 428M

XRCoreEngine-tm II 857M

IPv6包转发率(pps)

XRCoreEngine-tm I 156M

XRCoreEngine-tm II 312M

XRCoreEngine-tm I 249M

XRCoreEngine-tm II 499M

XRCoreEngine-tm I 249M

XRCoreEngine-tm II 499M

XRCoreEngine-tm I 374M

XRCoreEngine-tm II 749M

槽位数量

7

10

10(垂直插槽)

14

业务槽位数量

5

8

8

12

MAC 地址表

70K/System

112k/System

112k/System

168k/System

二层特性

支持IEEE 802.1QVLAN

支持IEEE 802.1dSTP/802.1wRSTP/802.1sMSTP

支持IEEE 802.1adQinQ)和灵活QinQ

支持IEEE 802.3x(全双工流控)和背压式流控(半双工)

支持IEEE 802.3ad(链路聚合)和跨板链路聚合

支持IEEE 802.310Base-T/802.3u100Base-T

支持IEEE 802.3z1000BASE-X/802.3ab1000BaseT

支持IEEE 802.3ae10Gbase

支持IEEE 802.3afPOE

支持IEEE 802.17RPR

支持RRPP(快速环网保护协议)

支持端口镜像和跨板的端口镜像

支持端口广播风暴抑制

支持多播流量限制

支持Jumbo frame

支持基于端口、协议、IP子网的VLAN划分

支持基于用户名、MAC地址的VLAN动态分配

支持SuperVLAN、支持Isolate VLANPVLAN

支持GVRPARP Proxy

路由特性

支持静态路由

支持RIPv1/v2

支持OSPFv2

支持IS-IS

支持BGPv4

支持OSPF/IS-IS/BGP GR (Graceful Restart优雅重启)

支持等价路由

支持策略路由

支持路由策略

支持DHCP Relay

支持DHCP Server

组播

支持IGMP v1/2/3

支持IGMP Snooping v1/2/3

支持IGMP Filter、支持IGMP Fast leave

支持IGMP Proxy

支持PIM-SM

支持PIM-DM

支持MSDP

支持MBGP

支持Any-RP

多业务特性

支持MPLS

支持MPLS L3 VPNVLL L2 VPN

支持VPLS VPNL2TP/GRE/IPSec VPN

支持防火墙功能、NAT功能、网络流量分析

IPv6 特性

支持RIPngOSPFv3IS-ISv6BGP4+

支持IPv6 Policy RoutingVRRPv3

支持Neighbor Discovery ProtocolPath MTU Discovery

支持DHCPv6Ping v6Telnet v6FTPv6TFTPv6DNSv6ICMPv6

支持MLD(Multicast Listener Discovery) v1MLD Snooping v1PIMv6

支持IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道

QoS

支持802.1P(COS优先级)

支持DSCP

支持Diff-serv/QoS

支持基于标准、扩展、VLAN ACL进行流量分类

支持流量监管(CAR),粒度为8Kbps

支持流量整形(Traffic Shapping

支持队列调度机制,包括SPWRRSP+WRR

支持拥塞避免机制,包括Tail-DropWRED

安全机制

支持IEEE 802.1xIEEE 802.1x SERVER

支持Portal认证、支持Radius/HWTACACS

支持基于标准、扩展、VLAN ACL报文过滤

支持OSPFRIPv2 BGPv4 报文的明文及MD5密文认证

支持安全网管SNMPv3SSHv2

支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限

支持受限的IP地址的Telnet的登录和口令机制

支持IP地址、VLAN IDMAC地址和端口等多种组合绑定

支持广播报文抑制

支持主备数据备份机制

POE

支持Power Over Ethernet功能

系统管理

支持Console/AUX Modem/Telnet/SSH2.0 命令行配置

支持FTPTFTPXmodemSFTP文件上下载管理;

支持SNMP v1/V2/V3

支持RMON v1,支持1239

支持NTP时钟

支持端口入、出镜像(N:1

支持RSPAN

支持NQA(Network Quality Analyzer)

支持故障后报警和自恢复

支持数据日志

支持Eth OAM802.3ah

可靠性

支持主控板1+1冗余备份

支持电源1+1冗余备份

采用无源背板设计

所有单板支持热插拔

环境要求

温度范围:0 OC45 OC

相对湿度:10%90%(非凝结)

安规和EMC认证

通过了CEFCC PART 15TUV-GSULVCCIC-TICK的认证

电源

DC:输入电压 48V~-60V

AC:输入电压 100V240V

最大输出功率:1200WS9505)、3500WS9508/S9508V/S9512

POE电源

AC:输入电压 160~264V,单电源最大输出功率:2500W

外形尺寸(宽××深)(mm)

436x486(11U)x450

436x619(14U)x450

436x886(20U)x450

436x753(17U)x450

满配置重量

65kg

80kg

90kg

100kg

产品规格  产品特点↓  组网应用↓  选配信息

H3C S9500系列以太网交换机特点

基于ASIC的高性能业务
线速的MPLS业务处理
H3C S9500系列支持分布式的MPLS业务,分布在接口板上的ASIC芯片直接完成MPLS标签的线速处理,不存在集中式处理的瓶颈,MPLS性能业界最高。与其他集中式的MPLS设备相比,S9500保障了大业务量时MPLS的高可用性,持续保护用户投资。

线速的IPv6业务处理
H3C S9500系列支持分布式的IPv6业务,分布在接口板上的ASIC芯片支持对IPv6报文的线速处理,用户通过升级操作系统可实现基于ASIC的全线速IPv6转发,极大保护用户投资,适应网络业务不断发展的需求。

大容量高性能路由交换
H3C S9500系列提供业界领先的交换能力,其最高的1.44T路由交换引擎可以实现576个千兆或48个万兆端口的线速转发,三层包转发能力高达857Mpps。

融合的网络安全特性
集成的安全特性
H3C S9500系列产品基于开放的OAA架构,可以集成防火墙模块、IPS模块、ACG应用控制网关模块、AFC异常流量清洗模块、LB负载均衡模块、SSL VPN模块,通过产品的融合实现网络安全一体化的解决方案。

设备自身的安全特性
H3C S9500系列采用“最长匹配、逐包转发”模式,能够抵御网络病毒的攻击;支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证;支持IP、VLAN 、MAC和端口等多种组合绑定方式,防范地址盗用;支持广播报文抑制,有效控制ARP等非法广播流量对设备造成冲击;支持URPF,防止IP地址欺骗;支持报文安全过滤,防止非法侵入和恶意报文攻击等。

管理的安全性
H3C S9500系列支持IEEE 802.1x、AAA/Radius、HWTACACS,对用户身份进行合法性认证;支持用户分级管理,不同级别的用户拥有不同的配置权限;支持安全的SNMPv3网管协议;支持安全的远程登录SSH V2;支持受限IP地址方式的Telnet登录。

最长的网络正常运行时间
产品的无单点故障设计
H3C S9500系列采用分布式体系结构,所有关键部件采用冗余设计,包括主控板、交换网、电源和风扇等;采用无源背板设计,避免机箱出现单点故障;所有单板支持热插拔功能,并且对其它单板上运行的业务无影响。

路由协议的高可靠保障
H3C S9500系列支持OSPF/IS-IS/BGP的优雅重启技术(Graceful Restart),可以实现用户业务的不间断转发;支持动态路由协议、跨板端口聚合、虚拟路由冗余协议(VRRP)等保护机制,有效保证全网高速可靠运行。

快速自愈的环网保护技术
H3C S9500支持RPR(弹性分组环),RPR技术融合了SDH故障自愈的高可靠性与以太网的经济性、高带宽、灵活性、可扩展能力等优势,可以保障小于50ms的故障切换时间,音频、视频等实时业务不受故障影响。RPR技术为用户提供了高可靠的多业务传输解决方案。

融合的多业务特性
网络业务分析
H3C S9500系列通过高性能的网络处理器实现对网络业务的分析。支持V5、V8和V9多种日志格式,与XLOG日志审计系统配合,为用户提供完整的网络流量分析解决方案;支持向主、备服务器同时发送日志,防止统计信息丢失。网络业务分析使原本不可见的网络业务应用流量变得一目了然,进而可以帮助用户及时优化网络结构,调整资源部署。

高品质QoS特性
H3C S9500系列支持完善的QoS功能,支持流量监管,粒度可精细化到8Kbps;支持流量整形,可基于端口或队列灵活设置;支持报文DSCP优先级、IP优先级、TOS优先级、COS优先级以及Exp优先级的重置功能;支持报文重定向功能,可根据网络流量状况灵活配置报文的转发路径;支持多种模式的队列调度机制;支持多种拥塞避免机制。

定制的行业解决方案
H3C S9500系列根据行业用户的个性化需求,推出了多种新业务特性:支持Portal认证,使最终用户无须安装客户端即可完成认证;支持对BT流量控制,防止P2P业务对出口带宽资源的滥用;在校园网中对不同网段的流量区分计费,满足教育用户的需求;支持可编程的开放接口,可针对各行业客户需求实现个性化的业务定制。

产品规格  产品特点  组网应用↓  选配信息



S9500路由交换机组网应用:

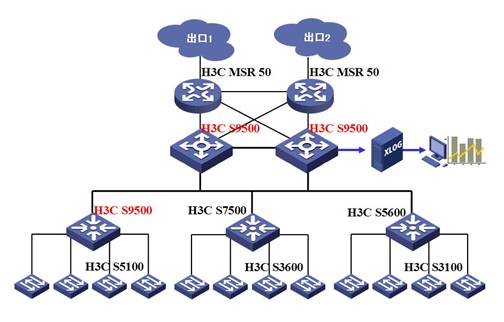

组网应用一:H3C S9500系列核心交换机在园区网的典型应用
H3C S9500系列可以为用户组建高性能、高安全、可视化、易管理的园区网核心和汇聚。S9500具备大容量线速交换能力,通过线速的万兆/千兆端口连接汇聚层设备,为整个园区网提供线速的交换核心;支持内置的防火墙模块,可以根据园区网内不同业务的安全需求实施不同的安全策略;支持对网络流量日志的统计分析功能,配合XLOG日志分析系统,使用户对网络中的业务流量分布一清二楚;支持对BT业务的封杀和流量限制,确保正常业务的带宽不受P2P业务影响。
0

图1 H3C S9500做园区网核心和汇聚

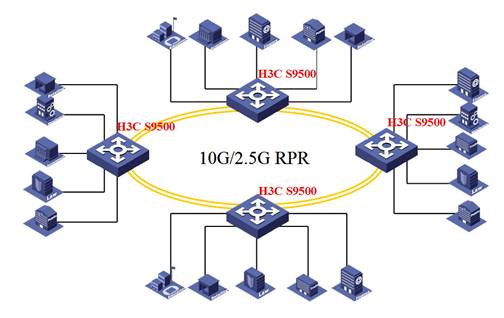

组网应用二:H3C S9500系列核心交换机在城域网的典型应用
H3C S9500系列在业界率先支持符合802.17标准的10G和2.5G RPR接口,可以帮助用户组建大中型的城域网。S9500系列可以实现10ms的故障检测时间以及50ms的业务倒换时间,可以做到故障切换时完全不影响正在进行的音频业务,完全满足电信级可靠性的要求。H3C S9500系列的RPR技术使用户构建高性能、高可靠城域网的愿望成为了现实。

0

图2 H3C S9500做城域网核心

组网应用三:H3C S9500系列核心交换机在生产网的典型应用
H3C S9500系列适合为用户组建高可靠、多业务、高性能的生产网核心。S9500支持路由协议的优雅重启技术,在单主控出现故障时可以做到业务不中断,通过VRRP冗余热备份实现单点故障不影响整网业务;S9500支持多业务的承载,通过MPLS VPN技术对所承载的各种业务提供类似专线的安全性;S9500支持MPLS的全线速转发,业务与性能并重,真正满足生产网核心业务高性能的要求。

0

图3 H3C S9500做生产网核心

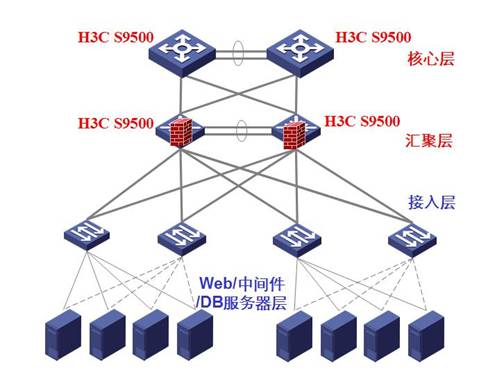

组网应用四:H3C S9500系列核心交换机在数据中心的典型应用
H3C S9500系列适合为用户组建高性能、高安全、高可靠的数据中心。S9500单机提供高达1.44T的交换容量和857Mpps的转发能力,可以实现576个千兆或48个万兆以太网接口的全线速转发,满足了数据中心的高性能需求;S9500支持全方位的安全,通过加强设备自身的安全特性,提供内置的安全模块等多种方式,满足了数据中心的高安全需求;S9500支持不间断转发技术,支持所有模块的热插拔,再加上VRRP等冗余备份技术,满足了数据中心的高可靠需求。H3C S9500凭借其卓越的性能、全方位的安全以及电信级的可靠性,为数据中心建设提供了坚实可靠的网络基础平台。

0

图4 H3C S9500做数据中心核心汇聚

产品规格  产品特点  组网应用  选配信息↓



S9500选配信息



H3C S9500系列核心路由交换机是H3C公司自主开发的核心交换机产品,用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。

机柜/机箱配置

根据产品具体型号选择需配的机箱

描述

数量范围

备注

2.2米机柜

0-1



1.8米机柜

0-1



H3C S9505路由交换机主机

1



H3C S9508路由交换机主机

1



H3C S9508V路由交换机主机

1



H3C S9512路由交换机主机

1



交换路由处理板配置

根据产品具体型号选择需配的交换路由处理板

描述

数量范围

备注

H3C S9505交换路由处理板

1-2



H3C S9508交换路由处理板

1-2



H3C S9512交换路由处理板

1-2



H3C S9500交换路由处理板(带时钟模块)

1-2



单板配置

根据具体情况选择业务单板。

项目描述

数量范围

备注

48端口百兆以太网电接口业务板

0-12



20端口百兆以太网光接口业务板

0-12



24端口10/100/1000M电接口业务板

0-12



32端口百兆以太网电接口+4端口千兆以太网光接口业务板

0-12



48端口10/100/1000M电接口业务板

0-12



12端口千兆以太网光接口业务板

0-12



24端口千兆以太网光接口业务板

0-12



48端口千兆以太网光接口业务板

0-12



1端口万兆以太网光接口业务板

0-12



2端口万兆以太网光接口业务板

0-12



4端口万兆以太网光接口业务板

0-12



4端口OC-3c POS接口+8端口千兆以太网光接口业务板

0-12



4端口OC-48c-POS光接口业务板

0-12



1端口OC-192c-POS光接口业务板

0-12



2端口OC-48c-RPR 光接口业务板

0-12



2端口OC-192c-RPR 光接口业务板

0-12



4端口GE RPR+8端口千兆以太网光接口业务板

0-12



2端口GE RPR+8端口千兆以太网光接口业务板

0-12



无线控制器业务板

0-12



IPSEC功能业务板

0-12



防火墙功能业务板

0-12



负载均衡业务板

0-12



应用控制网关业务板

0-12



SSL VPN业务板

0-12



异常流量清洗业务板

0-12



IPS业务板

0-12



NAT功能业务板

0-1



VPLS功能业务板

0-12



网络分析功能业务板

0-12



电源配置

可以选择直流电源也可以选择交流电源,二者必选其一

描述

数量范围

备注

交流电源模块-1200W

1-2



直流电源模块-1200W

1-2



交流电源模块-2000W

1-2



直流电源模块-2000W

1-2



直流电源模块-3500W

1-2



POE配置

当设备要求提供POE功能时,做如下配置:

描述

数量范围

备注

PoE主从电源管理微电子组件

1-12



PoE外置电源框+1PoE电源模块

1



PoE电源接入模块

1



PoE电源模块-2500W

0-2



PoE外置电源框

0-1
