   H3C IP无线产品 → WA1208E无线接入点系列 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C WA1208E增强型无线接入点系列产品规格

硬件规格

参数

WA1208E-GP

WA1208E-AGP

重量

1.25Kg

尺寸

195*195*44mm

10/100Base-Tx

1

100Base-Fx

0

802.3af PoE供电

支持

本地供电

支持

Console

1

天线

1 x 2dBi 5.8G 天线

1 x 2dBi 5.8G 天线 + 1 x 2dBi 2.4G天线

Reset

1

工作温度

055oC (无加热板)

-4055oC (带加热板)

工作湿度

10%~95%(非冷凝)

存贮温度

-40oC70oC

存贮湿度

5%~ 95%(非冷凝)

整机功耗

11W

13W

安全规范

GB4943-2000UL 60950-1 EN 60950-1IEC60950-1IEC60884-1

EMC

EN55022 CLASS BEN55024

RF

中国信息产业部无线设备型号核准

MTBF

45

30.3

软件规格

产品型号 WA1208E-GP WA1208E-AGP
产品定位 增强型大功率Fit/Fat AP 增强型大功率Fit/Fat AP
IEEE802.11a/b/g 仅支持b/g 可同时支持a/b/g
工作频段 802.11a:5.15GHz-5.35GHz,5.725GHz-5.850GHz
802.11b、802.11g :2.4000GHz-2.4835GHz
调制方式 802.11a:OFDM
802.11b:DBPSK、DQPSK、CCK
802.11g:CCK、OFDM
发射功率 500mw 11a模块:100mw
11g模块:500mw
可调功率 1dBm 11a模块:1dBm
11g模块:半功率可调
接收灵敏度 IEEE802.11a:-70dBm @54Mbit/s, -90dBm@6Mbit/s
IEEE802.11b:-89dBm@11Mbps,-97dBm@1Mbps
IEEE802.11g:-72dBm@54Mbps,-91dBm@6Mbps
AP设备容量 AP支持的内置信道数量 802.11a与IEEE802.11兼容,(美国)12个信道,(中国)5个信道
802.11b、802.11g: (美国)11个信道,(中国、欧洲)13个信道
AP接入速率 IEEE802.11a:54Mbs、48Mbps、36Mbps、24Mbps、18Mbps、12Mbps、9Mbps、6Mbps
IEEE802.11g:54Mbs、48Mbps、36Mbps、24Mbps、18Mbps、12Mbps、11Mbps、9Mbps、6Mbps、5.5Mbps、2Mbps、1Mbps
IEEE802.11b:11Mbps、5.5Mbps、2Mbps、1Mbps
虚拟AP 16 32
安全策略 加密 支持64、128位WEP加密,WPA, 802.11i和WAPI
支持WPA和802.11i的多种密钥更新触发条件
用户隔离 支持AP上二层转发抑制
支持虚拟AP(多SSID)之间的隔离
报文过滤 支持
广播抑制 支持
SSID隐藏 支持
认证 支持802.1X认证、MAC地址认证、PPPoE认证
支持WAPI认证
支持预认证、重认证
MAC地址过滤 支持
基于时间的计费 支持
实时计费 支持
认证和计费分离 支持
切换 AP间切换 支持,同时支持链路完整性特性
切换依据 根据信号强度、误码率、邻近AP是否正常工作等
桥接 点到点桥接 支持
点到多点桥接 支持
PSK认证 桥接链路支持PSK认证
桥接数据进行AES-CCMP加密 支持
STP协议 支持
链路完整性检测 支持,桥接链路DOWN时不再提供无线接入服务
桥接链路数 8条/射频单元
二层功能 MAC地址学习 支持
VLAN 支持VLAN区分管理数据和用户数据
支持基于接口的VLAN、基于802.1q的VLAN、基于用户类的VLAN、基于SSID的VLAN标记
支持VLAN过滤
三层功能 IP地址设置 支持静态IP地址、支持DHCP获取IP地址
路由协议 支持静态路由
ACL 支持
服务质量 802.11e 支持WMM
优先级 支持以太网口支持802.1p识别和标记
支持优先级队列及映射
流量限制 支持
流分类 支持
QOS策略映射 支持不同SSID/VLAN映射不同的QOS策略
用户数负载均衡 支持
流量负载均衡 支持
省电模式 支持
覆盖范围 开阔环境 (自带全向天线) 200~600米
室内办公环境(自带全向天线) 50~200米
管理维护 网络管理 SNMP(V1、V2、V3),Trap,TR069(FAT AP时),基于Windows平台上的配置工具:Telnet、TFTP、FTP、HTTP、Web
维护方式 支持本地维护、支持远端维护
日志功能 支持本地日志、日志主机、日志文件导出
告警功能 支持
故障检测 支持
统计信息 支持
Watch Dog 支持

*注意:无线覆盖范围与安装和使用环境有密切关系,本文仅给出典型覆盖范围

产品规格  产品特点↓  组网应用↓  选配信息

H3C WA1208E增强型无线接入点系列产品特点

支持虚拟AP

WA1208E系列产品支持多SSID实现虚拟AP特性,每个SSID可对应不同的VLAN、从而对于每一个SSID可以实现不同的安全策略、网络服务及认证方式。该特性使管理员可以方便的为不同用户群、不同的业务制定区分的服务策略。

支持版本自动升级

WA1208E可以和网络内的无线控制器自动取得关联,并下载最新的软件版本到AP设备。所有的这些操作都是自动完成的,不需要人工干预,减少了网络维护的工作量。这个特性对于大型网络尤其重要。

支持中国标准WAPI(无线局域网鉴别和保密基础结构)

WA1208E系列产品,除了支持802.11i和WPA等国际标准外,配合无线控制器还支持中国无线局域网国家标准GB15629.11-2003 中提出的、安全等级更高的WAPI。

支持无线桥接功能

WA1208E系列产品支持WDS模式无线桥接功能,适用于多种应用场合。既可提供接入功能,也可以提供桥接功能,或两种功能同时提供

支持智能负载均衡

WA1208E系列无线接入点支持按接入用户数量和流量的复杂均衡方式,当无线控制器发现AP的负载超过设定的门限值以后,对于新接入的用户无线控制器会自动计算此用户周围是否还有负载较轻的AP可供用户接入,如果有则AP会拒绝用户的关联请求,用户会转而接入其他负载较轻的AP,但如果无线用户不在AP的重叠覆盖区内,传统的负载均衡方式往往会导致连接不上网络,造成误均衡。H3C公司创新性地支持智能负载均衡技术,保证只对处于AP覆盖重叠区的无线用户才启动AP负载均衡功能,有效的避免误均衡的出现,从而最大限度的提高了无线网络容量。

支持用户隔离策略

WA1208E系列无线接入点支持无线用户之间的隔离。当启用了此功能后,两个无线客户端之间无法直接通讯,无线客户端只能访问上游的有线网络。应用此特性,运营商可强制无线用户到指定的网关或服务器上进行计费或更安全的认证,实现所谓的热点应用。

支持TR-069特性(CWMP)

WA1208E工作于FAT AP模式时,支持TR-069特性。TR-069是由DSL论坛(www.dslforum.org)所开发的系列技术规范之一,其全称为“CPE广域网管理协议”。此特性方便网管人员从网络侧对位置分散的WA1208E设备进行远程集中管理。

同时支持本地供电和PoE供电

WA1208E不仅支持POE供电,还支持本地供电。对于采用光纤直连室外远距离组网的情况,可以直接采用本地供电。

支持为无线客户端动态分配IP

WA1208E工作于Fat AP模式时,可以配置工作为DHCP server,为接入的无线客户端动态分配IP地址,此功能使网络管理者省却了规划静态地址的烦恼。

产品规格  产品特点  组网应用↓  选配信息

H3C WA1208E增强型无线接入点系列组网应用

H3C WA1208E设备系列支持丰富的组网应用,包括室内直放应用、室内分布式应用、室外直放应用、室外WDS应用等。专业的产品设计达到了以最小的设备成本既保证了不同用户类型的顺利接入、又适应了室内室外环境的特殊覆盖的要求。

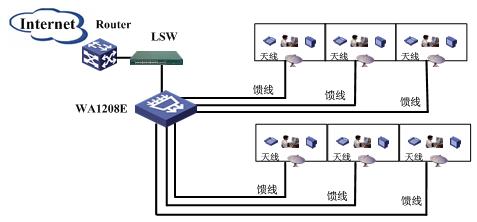

室内分布式覆盖应用

0

室内分布式系统方案

在这种组网应用中,WA1208E处于网络接入边缘层, WA1208E通过以太口上行连接LANSWITCH设备。用户通过馈线(需要配多路功分器)将信号引入室内,在天线的配合下通过装有无线网卡的便携或台式机享受无线网络服务。

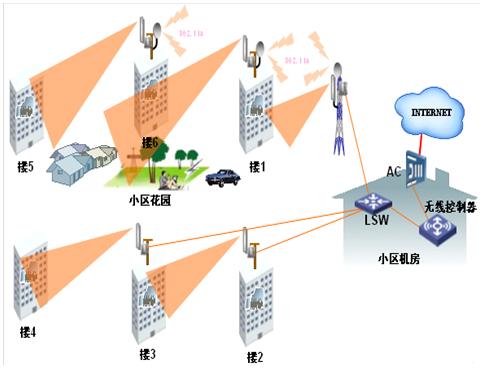

大范围室外无线覆盖

0

大范围室外无线覆盖

对没有入户线缆资源的企业,采用基于802.11技术的无线接入方式,为最终用户提供宽带服务,同时发挥了在无线覆盖范围内,室内、室外任何位置随时随地接入、建设工程量小工期短、建网成本低等特点。WA1208E为没有入户线缆资源的运营商争夺高价值宽带服务、扭转宽带网络格局,提供有力的工具。

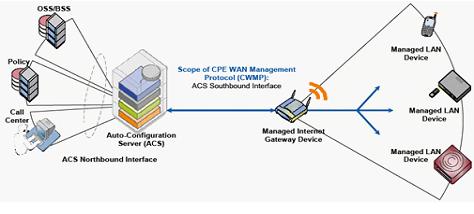

TR-069应用

ACS作为网络中的自动配置服务器,可以对网络中包含FAT AP在内的设备或用户端设备进行管理。如下图所示:

0

TR-069端到端应用示例

WAPI与WPA或WPA2混合组网

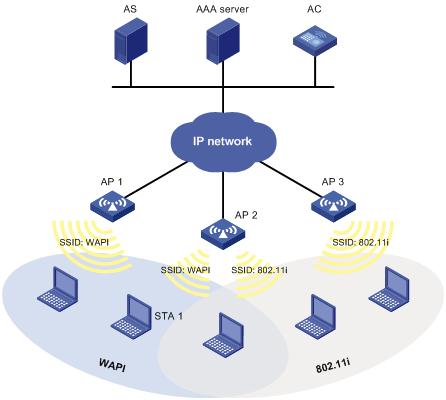

WAPI可以与WPA/WPA2进行混合组网,单个AP可以仅使用WAPI或WPA/WPA2之一,也可以同时使用这两种认证加密方式,这可以通过配置不同类型的SSID来实现。如下图所示, AP 1使用WAPI认证加密方式,AP 3使用WPA/WPA2,而AP 2则同时使用这两种方式。STA只能实现在同一认证方式域内的漫游,譬如使用WAPI协议的STA 1可以从AP 1漫游至AP 2,但无法漫游至AP 3。

0

WAPI与WPA/WPA2混合组网图

产品规格  产品特点  组网应用  选配信息↓

H3C WA1208E增强型无线接入点系列选配信息

描述

规格

数量

备注

WA1208E-AGP

装配组件-H3C WA1208E-EWPAM2WAGP-无线局域网AG双模大功率接入点

1

必选

WA1208E-GP

装配组件-H3C WA1208E-GP-EWPAM1WGP-无线局域网单G模块大功率接入点

1

必选

电源适配器

一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆卸

1

选配

室外机箱

H3C WA1208E-EWPAM5WOU-无线局域网接入点室外单元模块

1

选配

POE-MH

POE-MH网口防雷器

1

选配
