   H3C IP无线产品 → WH2530X-DAG 无线MESH AP 本站公告： 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回↑

H3C WH2530X-DAG无线Mesh AP规格

硬件规格

参数

WH2530X-DAG

重量

2000g

尺寸

长×宽×高：245 x 245 x 74mm（不含天线和安装附件）

10/100Base-Tx

1（with POE）

100Base-Fx

1 SFP

PoE供电*

-48VDC （五类线最远100米）

本地供电

支持

电源

220V交流电（本地供电），或

-48V直流电（以太网供电）

Console

1

天线

第1个5GHz射频单元：2个（内置、外置各1）

第2个5GHz射频单元：1个（外置）

2.4G射频单元：1个（外置）

内置天线增益

18dBi

工作温度

-30～55oC

工作湿度

10%～95%（非冷凝）

存贮温度

-40oC～85oC

存贮湿度

5%～95%（非冷凝）

防护指标

IP66

整机功耗

<16W

安全规范

GB4943-2000，UL 60950-1， EN 60950-1，IEC60950-1

EMC

EN300 386，EN301 489，EN55022，EN55024，CISPR22，EN61000， CFR Title 47，FCC Part 15

RF

FCC Bulletin OET-65C，EN 300 328，EN 301 893，中国信息产业部无线设备型号核准

MTBF

500,000小时

*采用的是非标准POE供电，需配合使用H3C POE交换机（单口最大输出功率大于20W，无输出功率等级限制），或其它类似型号POE交换机。

软件规格

产品型号

WH2530X-DAG

产品定位

室外型Mesh AP

IEEE802.11a/b/g

可同时支持a/b/g

工作频段

802.11a

中国

5.725 to 5.850 GHz

美国

5.180 to 5.320 GHz;

5.500 to 5.700 GHz(不含5.600-5.640 GHz);

5.745 to 5.825 GHz

欧洲

5.180 to 5.320 GHz;

5.500 to 5.700 GHz,

802.11b、802.11g

2.4000GHz-2.4835GHz

调制方式

802.11a

OFDM

BPSK（用于6Mbit/s和 9Mbit/s）

QPSK（用于12Mbit/s和18Mbit/s）

16-QAM（用于24Mbit/s和36Mbit/s）

64-QAM（用于48Mbit/s 和54Mbit/s）

802.11b

DSSS

DBPSK（用于1Mbit/s）

DQPSK（用于2Mbit/s）

CCK（用于5.5Mbit/s和11Mbit/s）

802.11g

OFDM

BPSK（用于6Mbit/s和 9Mbit/s）

QPSK（用于12Mbit/s和18Mbit/s）

16-QAM（用于24Mbit/s和36Mbit/s）

64-QAM（用于48Mbit/s 和54Mbit/s）

DSSS

DBPSK （用于1Mbit/s）

DQPSK（用于2Mbit/s）

CCK（用于5.5Mbit/s和11Mbit/s）

发射功率

802.11a

19dBm （不计内置天线增益）

802.11b/g

20dBm

可调功率

1dBm可调

接收灵敏度

802.11a

6 Mbps：≤-88 dBm

9 Mbps：≤-86 dBm

12 Mbps：≤-84 dBm

18 Mbps：≤-82 dBm

24 Mbps：≤-79 dBm

36 Mbps：≤-75 dBm

48 Mbps：≤-71 dBm

54 Mbps：≤-69 dBm

802.11b/g

1 Mbps：≤-94 dBm

2 Mbps：≤-90 dBm

5.5 Mbps：≤-88dBm

6 Mbps：≤-89 dBm

9 Mbps：≤-87 dBm

11 Mbps：≤-87 dBm

12 Mbps：≤-85 dBm

18 Mbps：≤-82 dBm

24 Mbps：≤-80 dBm

36 Mbps：≤-76 dBm

48 Mbps：≤-72 dBm

54 Mbps：≤-70 dBm

AP设备容量

AP支持的内置信道数量

802.11a与IEEE802.11兼容，(美国)12个信道，(中国)5个信道

802.11b、802.11g：(美国)11个信道，(中国、欧洲)13个信道

AP接入速率

IEEE802.11a：54Mbs、48Mbps、36Mbps、24Mbps、18Mbps、12Mbps、9Mbps、6Mbps

IEEE802.11g：54Mbs、48Mbps、36Mbps、24Mbps、18Mbps、12Mbps、11Mbps、9Mbps、6Mbps、5.5Mbps、2Mbps、1Mbps

IEEE802.11b：11Mbps、5.5Mbps、2Mbps、1Mbps

射频管理

射频管理

支持国家码设置

支持手动设置发射功率

支持自动设置发射功率

支持手动设置工作信道

支持自动设置工作信道

支持自动调整传输速率

支持手动选择5.8G内置或外置天线（仅第1个5G射频单元支持）

Mesh

无线回传

支持动态发现邻居

支持静态指定邻居

支持回传链路的握手机制

回传链路支持PSK认证

支持对回传数据进行AES-CCMP加密

支持环路避免

网络互连

802.3局域网协议

端口自协商

ARP （免费ARP）

基于端口VLAN

802.1p，802.1q，802.1d，802.1x

802.11局域网协议

802.11，802.11b，802.11a，802.11g，802.11d，802.11e(WMM)，802.11i(含WPA)，802.11h

IP应用

Ping、TRACERT

DHCP Client

DNS Client

IPv6

TCPv6、UDPv6、ICMPv6

Pingv6 、TraceRTv6

DNSv6

IPv6 ND

IPv6 PMTU

QoS

支持L2~L4包过滤和流分类功能

支持WMM（802.11e）

支持无线优先级到有线优先级的映射

ACL

IPv4

支持基本ACL

支持高级ACL

IPv6

支持基本ACL6

支持高级ACL6

其他

支持MAC ACL

支持报文分片

支持时间段

网络安全性

安全认证

端口安全

MAC地址认证

802.1x认证 （EAP-TLS、EAP-TTLS、EAP-PEAP、EAP-SIM、EAP-MD5）

支持无线EAD

802.11接入安全

支持多SSID

支持隐藏SSID

支持802.11i标准(含802.1x认证和PSK认证)

支持WPA标准

支持WAPI标准

WEP(WEP-40 /WEP-104)

TKIP

CCMP

WIDS/WIPS

支持白名单

支持静态和动态黑名单

管理维护

网络管理

通过AC进行集中配置和查询

CAPWAP

支持由AC自动升级版本

支持由AC集中下发配置

性能指标

回传链路最大距离

2公里（速率> 6 Mbps）

支持回传链路数

4

VLAN接口

1

启动时间

< 60秒

*注意：无线覆盖范围、回传距离与安装和使用环境有密切关系，本文仅给出典型覆盖范围和回传距离。

产品规格↑  产品特点↓  组网应用↓  选配信息↓

H3C WH2530X-DAG无线Mesh AP特点

即插即用

在与H3C公司自主开发的无线控制器（以下简称AC，Access Controller）/无线交换机(以下简称US，Unified Switch)产品配合组网时，WH2530X- DAG可实现即插即用。WH2530X-DAG以零配置启动，不需要预先作任何配置，相关配置完全由AC/US自动下发。

同时支持回传和接入

WH2530X-DAG配置三个射频单元，其中两个工作在5GHz频段，作回传使用，另一个工作在2.4G频段，可以配置作接入使用。WH2530X-DAG的这一特点，确保了在组建Mesh网络时，WH2530X- DAG可以同时充当MPP、MP或MAP的角色。

支持内置/外置天线选择

WH2530X-DAG第一个5G射频单元内置有5.8G的定向天线，采用内置天线，设备安装简便快捷。同时，该射频单元也可选配5.8G的外置天线，实际使用时可以灵活选择使用内置天线或外置天线。

同时支持电口和SFP光口

WH2530X-DAG同时支持电口和SFP光口，用户在室外部署时不用在配置额外的光电转换器，减少了网络故障点。此外，电口与SFP光口可进行冗余备份，提供更高的可靠性。

同时支持本地供电和POE供电

WH2530X-DAG不仅支持POE供电，还支持本地供电。对于采用光纤直连室外远距离组网的情况，可以直接采用本地供电。

支持宽工作温度范围

WH2530X-DAG工作温度范围为-30℃～55℃，宽温度范围保证了WH2530X-DAG设备可以在任何季节工作在全球绝大多数地点。

遵循802.11s标准

802.11s标准草案已先后经过多次修订，即将成为Mesh正式标准。WH2530X-DAG的协议实现，包括Mesh邻居发现、连接管理、安全协商等，均完全遵照802.11s标准草案实现。后续待802.11s草案正式标准化，WH2530X-DAG可以以很小的软件修改，平滑升级到支持802.11s正式标准。

支持WAPI特性

WH2530X-DAG提供接入服务时，可以支持WAPI客户端的接入。

WAPI采用国家密码管理委员会办公室批准的公钥密码体制的椭圆曲线密码算法和对称密码体制的分组密码算法，分别用于AP的数字证书、证书鉴别、密钥协商和传输数据的加解密，从而实现设备的身份鉴别、链路验证、访问控制和用户信息在无线传输状态下的加密保护。与其它WLAN安全体制相比，WAPI的具有支持双向鉴别、支持数字证书、算法安全等优点。

支持IPv6特性

WH2530X-DAG实现了IPv4/IPv6双协议栈，除支持常见的IPv4应用外，还全面支持IPv6特性，解决了IPv4下的地址枯竭等问题，可以满足今后网络发展的需要，是发展的一个大趋势。

集中管理

由于采用集中式Mesh网络架构，所有Mesh AP的运行信息在AC/US上均可见，包括：接入STA的数量、Mesh邻居信息、Mesh链路的数量、状态和质量等。这些信息可通过网管系统，集中呈现给网络维护者。

此外，实际部署中，WH2530X-DAG还可以由AC/US对其进行版本自动升级。网络维护者只需要将更新的WH2530X-DAG版本加载到AC/US上，WH2530X-DAG会自动从AC/US上下载更新的版本，完成升级操作。

高速切换技术

H3C的无线MESH AP产品应用在轨道交通应用中，可以满足列车以80公里/小时高速行进中的快速切换，切换速度最快可以达到5ms，在行进当中传送速率可以稳定在18Mbps以上。

支持虚拟多频Mesh技术

通过将两个或两个以上的Mesh AP集群在一起，形成一个虚拟的Mesh AP节点。虚拟Mesh AP节点内部各实体Mesh AP彼此之间通过有线连通，同时各自对外提供无线Mesh连接。将虚拟多频Mesh技术应用在Mesh网络中继节点上，可以根据需要灵活扩容中继节点，使中继节点的部署更具可靠性和灵活性。

产品规格↑  产品特点↑  组网应用↓  选配信息↓

H3C WH2530X-DAG无线Mesh AP组网应用

园区或热区覆盖应用

WH2530X-DAG产品的一个最典型应用就是实现园区或热区覆盖。

0

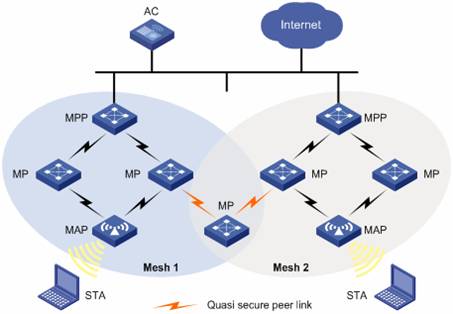

图1 WH2530X-DAG产品的园区或热区覆盖应用

如上图所示，两个Mesh网络由一个AC管理。其中，至少一个MPP需要与AC建立有线连接。一个MP启动后，它首先扫描附近的网络，然后与所有检测到的MP建立准安全连接。这种连接是暂时的，只拥有缺省的或最少的配置。通过这种连接，MP可以与AC联系，并下载自己的配置。只有配置消息可以在这种链路上传递。完成配置文件的下载后，MP会与邻居建立安全的连接。

通过这些安全连接，网络中被定义为MAP角色的MP，根据获取到的无线接入配置，可以为处于覆盖区域内的STA提供上网冲浪、收发邮件等无线接入服务。
无线视频监控应用

通过将Mesh技术融合到有线的视频监控解决方案，可以将IP智能监控从通常的有线网络接入延伸到无线接入网络，根据用户的应用场景提供丰富多样的无线覆盖接入模式，通过统一网管对无线资源和监控资源进行统一管理和控制，形成整体的无线监控解决方案。

0

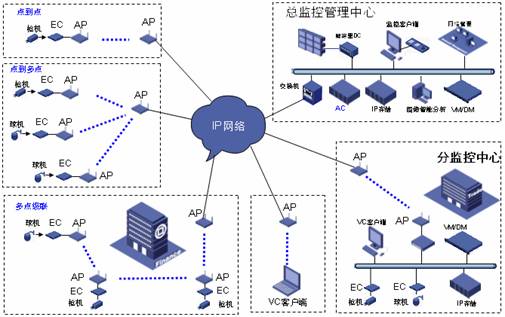

图2 WH2530X-DAG产品的无线视频监控应用

产品规格↑  产品特点↑  组网应用↑  选配信息↓

H3C WH2530X-DAG无线Mesh AP选配信息

描述

规格

数量

备注

WH2530X-DAG

装配组件-H3C WH2530X-DAG无线Mesh AP

1

必选

POE-MH

POE-MH网口防雷器

1

选配

电源适配器

一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆卸

1

选配
