  H3C IP监控产品 → EC1501-HF视频编码器 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C EC1501-HF视频编码器规格

遵循标准

描述

视频编码标准

ISO 14496-10H.264 BP @ L3

ISO/IEC10918MJPEG

ISO/IEC 13818-2MPEG-2 SP@ML

ISO/IEC 14496-2MPEG-4 ASP

音频编码标准

G.711μ

视频质量参数

描述

视频编码制式

PALNTSC

视频图像分辨率

D14CIF2CIFCIFQCIF

视频编码帧率

最高25/秒(PAL)、30/秒(NTSC

视频编码速率

H.26464kbps8Mbps连续可调

MPEG464kbps8Mbps连续可调

MPEG264kbps16Mbps连续可调

MJPEG 2千字节/帧~100千字节/帧,每帧可调

分辨率

PAL

NTSC

D1

720×576

720×480

4CIF

704×576

704×480

2CIF

704×288

704×240

CIF

352×288

352×240

QCIF

176×144

176×120

音频质量参数

描述

音频编码速率

64kbps

音频采样速率

8kHz

声道设置

单声道

静音

可选择是否静音

网络特性

描述

网络接入方式

支持固定IPPPPoE方式接入

支持网络协议

TCP/IPRTPUDPHTTPIGMPTelnetICMPARP

存储标准

iSCSINAS

传输方式

单播、组播,支持传输1路组播实时流的同时传输4路单播实时流

支持TCP方式或UDP方式的实况流传输

最大端到端延迟

300ms

接口特性

描述

视频输入

1路模拟复合视频(PAL/NTSC),BNC接口,75Ω,1VP-P

视频输出

1路环回模拟复合视频(PAL/NTSC),BNC接口,75Ω,1VP-P

音频输入

1路凤凰箝位接口,1V1.6V P-P

音频输出

1路凤凰箝位接口,1V1.6V P-P

报警输入

2路凤凰箝位接口,内部光耦隔离(带线路检测)

报警输出

2路凤凰箝位接口,内部继电器延迟开关输出

串口

1RS232接口

1RS485接口

USB接口

2USB 2.0外部接口

以太网电口

210M/100M自协商,半双工/全双工/自协商,RJ45接口

EPON接口

1100MEPON接口

MIC

1个 φ6.3mm

WEB配置管理

描述

网络设置

设置编码器网络参数和管理模式等

业务设置

设置媒体流、串口、告警和透明通道参数等

编码设置

设置视频编码、音频编码和OSD信息

日志管理

查看设备日志、查询和导出日志信息

系统维护

显示设备当前状态、修改密码、恢复默认配置、重启系统和升级软件

维护管理

描述

调试模式

Telnet远程登录和RS232串口调试两种模式

配置模式

HTTP Web配置和中心平台配置两种模式

升级

支持本地升级,远程TelnetWeb升级

环境特性

描述

尺寸(高XX深)

40mm×189mm×270mm

重量

<1.5kg

工作环境温度

0℃~65

工作环境湿度

10%95%(无冷凝)

贮存环境温度

-40℃~+70

贮存环境湿度

5%95%(无冷凝)

海拔高度

-60m+4000m

输入直流电压

12V DC

最大功耗

12W(不含EPON),14W(含EPON

认证

CCC

产品规格  产品特点↓  组网应用↓  选配信息

H3C EC1501-HF视频编码器特点

高品质图像
*支持H.264、MJPEG、MPEG4、MPEG2图像压缩格式。

*支持PAL和NTSC图像制式。

*图像分辨率最高可达720×576(PAL制),支持D1、4CIF、2CIF、CIF、QCIF分辨率。

*高码率是图像清晰的保障,对于H.264,编码器支持最高8Mbps码流编码,对于MPEG4,编码器支持最高8Mbps码流编码,对于MPEG2,编码器支持最高16Mbps码流编码。传输码率可按实际需求调节。

*支持视频亮度、对比度、色度和饱和度等视频编码参数的调节。

高清晰音质
*单声道语音传输。

*支持双向语音对讲。

*音频编码速率为64kbps。

*音频采样速率为8kHz。

多码流输出
*1路模拟信号输入,2条视频流输出(实况流),可以选择其中1条码流进行存储。

*多码流情况下,不同的码流可以采用不同的编码格式和视频参数,也可以采用复制流的形式。

*支持H.264 BP D1双流输出。

全IP网络传输
*支持固定IP、PPPoE方式接入网络。

*支持多种网络协议:TCP/IP、RTP、UDP、HTTP、IGMP、Telnet、ICMP、ARP。

*支持IP协议的单播(Unicast)、组播(Multicast)传输方式。

*可同时发送实时音视频数据流和基于iSCSI或NFS协议的存储音视频数据流。

iSCSI存储
*支持标准的iSCSI协议。

*根据预先定制的存储计划,系统自动将视频流封装在IP报文中,直接写入IP SAN存储系统,简化系统框架,节省用户投资。

NAS存储
*支持标准的NFS协议。

*根据预先定制的存储计划,系统自动将视频流封装在IP报文中,直接写入NAS存储系统,简化系统框架,节省用户投资。

本地缓存
*支持本地缓存功能,可以通过USB接口外接USB存储设备。

*在网络或网络存储设备(IP SAN或NAS)发生故障的情况下,编码器能将音视频数据临时保存在本地缓存设备(USB存储设备)中。

低传输延迟
*采用专用的音视频硬件编码芯片。

*端到端传输时延小于300ms,适合交通监控等实时性要求较高的交互性场合。

便捷的维护管理
*支持HTTP Web配置和服务器配置两种模式。

*可灵活配置编码器网络参数以及编码图像分辨率、码流格式等参数,以适应各种应用场合。

*支持本地升级,远程Telnet和Web升级。

*支持用户名密码方式的Telnet登录。

丰富的告警支持
*视频丢失告警。

*开关量输入告警,支持2路开关量输入。

*设备温度告警。

报警联动
*支持灵活丰富的报警联动策略配置。

*支持报警信息上报中心平台、报警录像存储、开关量输出(支持2路开关量输出)、云台预置位等报警联动动作。

丰富的接口
*提供1个模拟视频输入接口(BNC)、1个模拟视频环回输出接口(BNC)、1个凤凰箝位音频输入接口,1个凤凰箝位音频输出接口及1个MIC口。

*提供多种网络接口,包括以太网电口、EPON接口,适应多种组网环境,节省用户线路投资。

*提供RS232串口用于调试维护设备。

*提供RS485串口作为编码器与外挂设备交互控制命令的接口,可外接云台摄像机和道路口交通信号控制器等设备。

*提供USB接口,可以外接USB存储设备作为本地缓存。

OSD显示
OSD(On Screen Display,屏幕显示)提供灵活的屏幕显示方式,可选显示内容包括:日期、时间、自定义OSD信息等等。

高可靠性
*采用嵌入式Linux操作系统,支持7×24小时稳定运行,并且不易受到黑客、病毒的入侵和攻击。

*采用屏蔽电磁辐射的机箱,不仅造型美观,体积小巧,而且可有效屏蔽各种电磁干扰,工作性能更加稳定可靠。

高防护性能
*防雷等级达到正负4kV、冲击电流1kA的通流量要求,满足大多数感应雷击要求。

*防静电达到正负8kV。

*通过国家强制性CCC认证。

产品规格  产品特点  组网应用↓  选配信息

H3C EC1501-HF视频编码器组网应用

EC1501-HF提供了丰富的网络接口(包括以太网电口、EPON接口等),能够适应多种组网环境,可以实现点对点、点对多点的视频监控应用,支持一个监视器查看一个监控点,多个监视器和VC视频管理客户端同时查看一个监控点的业务,并能够实现数字轮切功能。

EC1501-HF采用IP组播实现点对多点的视频监控业务,有效地解决了单点发送多点接收的问题,实现了IP网络中点到多点的高效视频数据传送,能够大量节约网络带宽、降低网络负载。

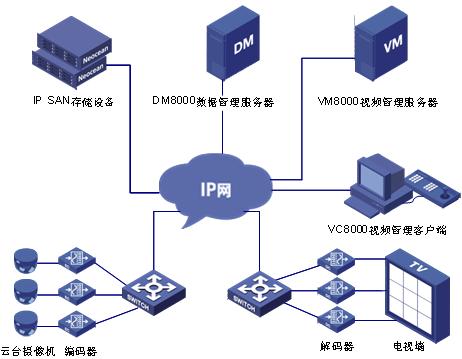

组网图

产品规格  产品特点  组网应用  选配信息↓

H3C EC1501-HF视频编码器选配信息

H3C EC1501-HF视频编码器主机及其附件如表所示。

H3C EC1501-HF视频编码器主机选购一览表

项目

数量

备注

EC1501-HF视频编码器主机

1

采用12V直流电压输入

挂耳

1

必配附件

电源线

1

选配电缆

视频编/解码器插箱

1

选配附件,最多可安装9个编码器或解码器

电源适配器

1

选配附件,如果使用视频编/解码器插箱进行集中供电,则不需要使用单独的电源适配器

EPON光连接器

1

选配附件,用于连接光模块

说明:

“必配”表示所描述项目直接随选购的主机提供。

“选配”表示所描述项目不随选购的主机提供,需要用户选择购买。

以太网电缆、视频线(同轴电缆)、音频线(同轴电缆)、RS485串口线、RS232串口线、USB电缆请用户自行购买。
