  H3C IP监控产品 → EC2016HC视频编码器 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C EC2016-HC视频编码器规格

遵循标准

描述

视频编码标准

H.264

MJPEG

MPEG2

MPEG4

音频编码标准

G.711μ

视频质量参数

描述

视频编码制式

PALNTSC

视频图像分辨率

D12CIFCIFQCIF

视频编码帧率

最高25/秒(PAL)或30/秒(NTSC),可灵活设置帧率

视频编码速率

64kbps4Mbps连续可调(H.264

2千字节/帧~100千字节/帧,每帧可调(MJPEG

分辨率

PAL

NTSC

D1

720×576

720×480

2CIF

704×288

704×240

CIF

352×288

352×240

QCIF

176×144

176×120

音频质量参数

描述

音频编码速率

64kbps

音频采样速率

G.711μ8 kHz

声道设置

单声道

静音

可选择是否静音

网络特性

描述

支持网络协议

TCP/IPRTP/UDPHTTPNFSiSCSIIGMPTelnetICMPARPiSCSI

传输种类

单播、组播,实时流RTP/UDP传输

最大端到端延迟

300ms

接口特性

描述

视频输入

16路复合视频(PAL/NTSC),BNC连接器75Ω,1VP-P

音频输入

16路模拟音频输入,凤凰箝位接口,单声道

音频输出

1路模拟音频输出,凤凰箝位接口,单声道

报警输入

8路凤凰箝位接口,内部光耦隔离

报警输出

4路凤凰箝位接口,内部继电器开关输出

串口

1RS232串口,RJ45接口

1RS485串口,RJ45接口

以太网电口

110M/100M/1000M/自协商,半双工/全双工/自协商,RJ45接口

USB接口

2USB接口

电源接口

1个交流电源接口,

WEB配置管理

描述

网络设置

设置编码器网口参数和管理模式

业务设置

设置媒体流、云台串口和告警等

编码设置

设置视频编码参数、音频编码参数和OSD参数等

日志管理

查看告警信息

系统维护

显示设备当前设置参数、密码修改、配置管理和系统重启



维护管理

描述

调试模式

Telnet远程登录和RS232串口调试两种模式

配置模式

HTTP Web配置

升级

支持本地升级和远程升级



环境特性

描述

尺寸(高XX深)

43.6mm×440mm×240mm

重量

<3kg

工作电压

100V240V AC50Hz/60Hz

最大功耗

25W

工作环境温度

0°C45°C

工作环境湿度

10%95%(无冷凝)

贮存环境温度

-40°C +70°C

贮存环境湿度

5%95%(无冷凝)

海拔高度

-60m+4000m

认证

GB4943-2001YDT993GB9254-1998GB17625.1-2003





产品规格  产品特点↓  组网应用↓  选配信息

H3C EC2016-HC视频编码器特点

高品质图像:采用先进的视频压缩算法,实现了高质量的画质;帧率最高达到25帧/秒(PAL制)或30帧/秒(NTSC制)编码器支持最高4M码流编码,传输码率可按实际需求调节,视频编码参数可调节,并支持视频亮度、对比度、色度和饱和度等参数调节。

高清晰音质:支持G.711μ律单声道音频编码模式,音频编码速率为64kbps,音频采样速率8kHz。

多种编码模式:支持H.264、MJPEG、MPEG2、MPEG4等多种图像压缩格式,兼容16路CIF/8路2CIF/4路D1编码模式,支持D1/2CIF/CIF/QCIF图像分辨率。

全IP网络传输:支持多种网络协议:RTP、UDP、TCP、HTTP、NFS、IGMP、Telnet、ICMP、ARP、iSCSI;支持IP协议的单播、组播传输方式;每路摄像头在支持1路组播实时流发送的同时最大支持4路单播实时流发送,单设备最大支持32路单播。

双流输出:实况流和存储流分开,采用不同的编码格式(实况流采用H.264、存储流采用MJPEG,或相反)和视频参数;实况流和存储流也可以通过相同的一条编码流复制产生(都是H.264或都是MJPEG);存储流可以通过iSCSI或NAS方式存储到网络存储设备上。

低传输延迟:采用专用的音视频处理芯片。端到端传输时延小于300ms,适合交通监控等实时性要求较高的交互性场合。

便捷的维护管理:支持Web方式管理,通过Web可灵活配置编码器网络参数、编码图像分辨率、码流格式等参数,以适应各种应用场合;支持用户名密码方式的Web登录;接受VM/DM系列管理软件或ISC集成管理中心的管理。

丰富的接口:提供16个复合视频输入(BNC)接口、16个模拟音频输入(凤凰箝位)接口、1个模拟音频输出(凤凰箝位)接口,最大程度满足用户的音视频使用需求;提供1个GE以太网电口;提供2个USB接口,可以通过外接USB接口的存储设备,实现本地缓存功能;提供1个RS232串口用于调试维护设备;提供1个RS485串口作为编码器与外挂设备交互控制命令的接口,可外接云台摄像机和道路口交通信号控制器等设备;提供报警(ALARM)接口,支持8路告警输入和4路告警输出,可传送现场各种报警信号。

OSD显示:OSD(On Screen Display,屏幕显示)提供灵活的屏幕显示方式,可选显示内容包括:日期、时间、自定义OSD信息等等。

高可靠性:视频编码器采用实时嵌入式系统,支持7X24小时稳定运行,并且不易受到黑客、病毒的入侵和攻击。采用屏蔽电磁辐射的标准19英寸1U机箱,不仅造型流畅时尚,而且可有效屏蔽各种电磁干扰,工作性能更加稳定可靠。

产品规格  产品特点  组网应用↓  选配信息

H3C EC2016-HC视频编码器组网应用

EC2016-HC提供了千兆以太网电接口,通过组网可以实现点对点、点对多点的视频监控应用,支持一个监视器查看一个监控点,多个监视器和VC视频管理客户端同时查看一个监控点的业务,并能够实现数字轮切功能。

EC2016-HC采用IP组播实现点对多点的视频监控业务,有效地解决了单点发送多点接收的问题,实现了IP网络中点到多点的高效视频数据传送,能够大量节约网络带宽、降低网络负载。

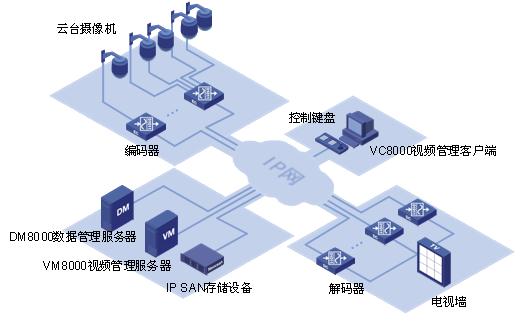

组网图

产品规格  产品特点  组网应用  选配信息↓

H3C EC2016-HC视频编码器选配信息

H3C EC2016-HC视频编码器主机及其附件如表所示。

项目

数量

备注

EC2016-HC视频编码器主机

1

220V交流电输入

挂耳

1

必配附件

电源线

1

必配电缆

说明:

“必配”表示所描述项目直接随选购的主机提供。

以太网电缆、视频线(同轴电缆)、音频线(同轴电缆)、RS485串口线、RS232串口线请用户自行购买。
