   H3C IP视讯产品MG6050视讯终端 本站公告: 欢迎访问广州市天齐科技实业有限公司

产品规格↓  产品特点↓  组网应用↓  选配信息↓  返回

H3C MG6050视讯终端规格

类别

项目

参数

标准支持

通信框架

ITU-T H.323IETF SIP

视频

H.261H.263H.264

音频

G.711G.723.1G.728G.722G.722.1

双流

H.239

LAN接口

IEEE Std 802.3-1995

安全

802.1x H.235AES

会议速率

IP

128K2M bps

活动图象

分辨率

QCIFCIF4CIF

帧率

10/15/25fps帧率可调

图像分屏

双流显示时支持一屏双显,并可画中画方式显示

会场名设置

中文会场名设置

支持本地中文会场名设置,可调整会场名称的位置和颜色等

会议控制

申请发言

支持分会场申请发言功能

主席会控

支持申请主席、观看会场、广播会场、广播轮巡、主场轮巡等会控功能

视频输入

复合视频

数量

1

信号电平

1VP-P

输入阻抗

75ohms

S-Video

数量

1

信号电平

Y 700mV C 260mV

输入阻抗

75ohms

XGA

数量

1

信号形式

RGB+ HS+VS

三路色度信号(RGB

0.7 VP-P75ohms

两路同步信号(HS+VS

TTL电平

视频输出

S-Video

数量

1

信号电平

Y 700mV C 260mV

输出阻抗

75ohms

复合视频

数量

1

信号电平

1VP-P

输出阻抗

75ohms

XGA

数量

1

信号形式

RGB+ HS+VS

三路色度信号(RGB

0.7 VP-P75ohms

两路同步信号(HS+VS

TTL电平

音频输入

RCA音频输入

数量

2

接口形式

RCA

信号形式

非平衡输入

输入阻抗

不小于3K ohms

最大输入电压

1 VP-P

麦克风

数量

1

接口形式

Φ6.3mm接口

信号形式

平衡输入

信号电平

20mVrms

输入阻抗

大于3000 ohms

音频输出

数量

2

接口信号

RCA

信号形式

非平衡输出

输出阻抗

不大于600ohms

最大输出电压

1.6 VP-P

诊断维护/远程管理

内置环回测试功能

支持本机音频/ 视频/ 网络环回,远端音频视频环回

内置测试信号

提供发声测试

软件升级

本地升级,远程手动/自动升级

事件日志记录

支持Syslog日志服务器

Ethernet/

Internet/

Intranet

网络协议

TCP/IPUDPARPDHCPHTTPPPPoEICMPPINGNTP

用户界面

手持式遥控器

支持

WEB访问

支持

网络接口

LAN

10/100Base-T2×RJ-45

数据接口

串口

RS-232 3×RJ-45

(一个调试串口,两个控制串口)

电气特性

工作电压

100~240VAC47 Hz ~63Hz

功耗



小于30W

环境要求

工作状态

温度

0~40 °C

相对湿度

10%~80%

周围噪音

小于46dBA SPL

最小照度

7lux

推荐照度

大于300lux

非工作状态

温度

-40oC~70oC

湿度

10%~90%

物理特性

尺寸

248mm×420mm×55mm

重量

2.5kg

产品规格  产品特点↓  组网应用↓  选配信息

H3C MG6050视讯终端特点

*高清晰的会议效果

采用业界先进的H.264编码方式,最高能够支持4CIF图像显示格式,可为用户提供高清晰图像质量。

*H.323/SIP 双协议栈支持

产品支持H.323/SIP双协议栈,可以满足客户不同网络环境下组网需求,配合基于H.323协议的MCU组网可以提供强大的视讯会议能力,丰富的会控功能极大方便用户操作。

*支持H.239双流实现多视频流发送

产品支持两路活动图像,或者一路活动图像加VGA静态图文进行传输,分辨率最高为1280*1024。用户能够把演示计算机通过VGA接口直接连到会议终端,实现视频和内容同步呈现,极大提高协同办公能力。

图2 H.239双流技术示意图

*支持会议组播流发送

产品支持会议媒体流组播功能,可以将当前会议的视音频流通过组播的方式发给其它PC计算机,普通会场无需专用硬件终端,只需配置安装有支持组播接收的TopView软件的计算机即可实现会议内容的实况收看,无限扩展会议参加人数。

*安全的视讯会议

产品支持802.1x安全认证,确保与会终端都具有合法的身份;支持对网络上传输的视频数据和控制信令进行加密,确保会议内容的安全传送。

*简单的产品管理和配置

支持产品配置项导入导出以及批量配置,降低产品配置维护复杂度,便于大规模部署;提供丰富的管理配置功能和方便快捷的图形界面操作。

产品规格  产品特点  组网应用↓  选配信息

H3C MG6050视讯终端组网应用

H3C MG6050是一款适用于所有企事业单位通用的视讯终端,可以与杭州华三通信技术有限公司其它各视讯产品配合组网,为用户打造高性价比、高效的会议系统。

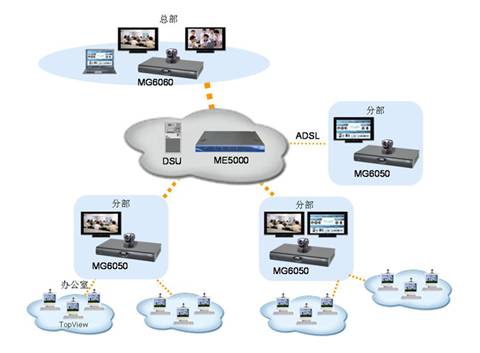

图1 MG6050典型组网图

MG6050使用H.239国际标准双流技术,可把PC桌面内容作为辅流传送与接收,在视讯会议的与会者间共享来源于计算机的多媒体(胶片、图片、动画)等材料。与会者能在看相关会议材料的同时也可看到发言人的视频图像,获得身临其境的感受,使沟通更加有效、方便;也可以同时接传送与接收两路动态视频,使与会用户可以看到同一会场不同角度的视频图像。

MG6050可以与TopView桌面软件终端配合实现实时会议流的组播功能,有效节省与利用会议带宽,大大增加与会用户数量。

产品规格  产品特点  组网应用  选配信息↓

H3C MG6050视讯终端选配信息

表1 配置信息表

序号

业务模块

简要描述

配置信息

1

MG6050

分体式视讯终端主机,最大2M会议速率,支持标准H.323/SIP协议,支持H.239双流,支持会议控制

必配

2

摄像头

提供视频采集信号

选配

3

麦克风

提供音频采集信号

选配
